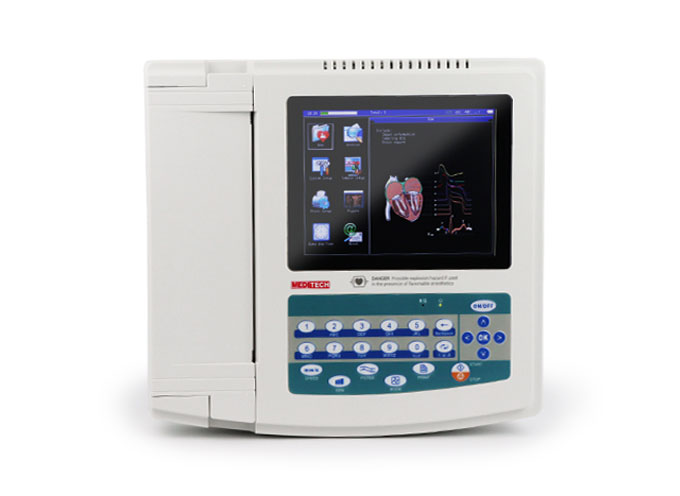

جهاز رسم قلب 12 قناة EKG1212T

وصف وشرح مفصل لجهاز EKG1212T (جهاز رسم قلب 12 قناة)

1. التصميم والواجهة

• شاشة لمس ملونة بحجم 8 إنش (TFT 800×600 بكسل) لعرض الحالة، التحكم، والتقارير بسهولة ودقّة.


• لوحة إدخال افتراضية (touch keyboard) لإدخال بيانات المريض مثل الاسم والعمر والجنس.

• يُظهر الجهاز موجات ECG من 3 أو 6 أو 12 قناة في آنٍ واحد مع تفاصيل اضافية مثل سرعة الطباعة، الحساسية، حالة الفلاتر، والوقت.

2. الأداء الفني والمعالجة

• التقاط متزامن لجميع القنوات (12‑leads) باستخدام معالج إشارات رقمي (DSP) مع فلاتر فعّالة:

  • فلتر التردد (AC filter)

  • فلتر خط الأساس (Baseline filter)

  • فلتر الضوضاء العضلية (EMG filter)

• قدرة عالية على تخزين البيانات تصل إلى 10,000 حالة ECG محفوظة داخلياً.

3. الطباعة والأنماط

• طباعة حرارية على ورق عرض بعرض 210 مم، مع دعم أنماط متعددة مثل الطباعة التلقائية، ritm، اليدوي، وأكثر.

• قدرة الطباعة المستمرة لمدة تصل إلى 90 دقيقة أو حوالي 150 تسجيل ECG بعد شحن البطارية بالكامل.

4. ميزات القياس والتحليل

• قياس وتحليل تلقائي للعديد من معايير ECG مثل:

  • معدل نبضات القلب (HR)

  • فترات P‑R / QRS / T

  • فترة Q‑T وQ‑Tc

  • محاور P، QRS، T

  • قيم مثل R(V5) S(V1) مجموع R+S

• يوفر تفسيرات آلية للموجات وتقارير واضحة لتسهيل التشخيص.

5. الطاقة وسعة البطارية

• يدعم التشغيل عن طريق التيار المستمر (AC 100–240 V) أو بطارية ليثيوم قابلة لإعادة الشحن (DC 7.4V، ~3700 mAh).

• وقت تشغيل ملائم: إلى 10 ساعات في وضع الانتظار و3 ساعات تقريبًا للطباعة والتشغيل المتواصل.

6. الأمان والموثوقية

• الدوائر الكهربائية معزولة ومحمية ضد صدمات إزالة الرجفان (Defibrillation Protection) ضمن التصنيف الآمن Class I Type CF.

• تسرب كهربائي منخفض جداً (< 10 µA) ومعدل التوقف التشابهي عالي (CMRR > 60 dB).

• مستوى الضوضاء المحيطة منخفض (< 15 µV peak‑to‑peak).


7. التوافق والاتصال

• يحتوي على منافذ USB (أساسية) وLAN (اختيارية) لنقل البيانات وربط الجهاز بأجهزة الحاسوب.

• يدعم نقل البيانات باستخدام برنامج PC (“CardioSoft pro”) لحفظ، مراجعة أو طباعة السجلات.

• متاح بعدة لغات للتشغيل والطباعة (الإنجليزية، الصينية، الإسبانية، الإيطالية، التركية، الروسية، الفرنسية، وغيرها).

8. المواصفات البيئية والملحقات

• التشغيل في بيئة تتراوح درجة الحرارة بين +5℃ إلى +35℃، ورطوبة نسبية ≤ 80%.


• التخزين أو النقل عند درجات حرارة من -10℃ إلى +55℃، ورطوبة ≤ 95%.


• يأتي مع مجموعة متكاملة من الملحقات: كابلات ECG، أقطاب، ورق طباعة، كيبل USB، برنامج CD، وصلة أرضية، ومنظف.

---

ملخّص المواصفات في جدول

---

باختصار، جهاز EKG1212T من Meditech أو Meditech Group هو جهاز رسم قلب متقدم ومحترف، مزوّد بشاشة لمس، قدرة تخزين كبيرة، تحليلات أوتوماتيكية، طباعة عالية الكفاءة، واتصال مرن بالحاسوب. مثالي للاستخدام في المستشفيات والعيادات التي تبحث عن أداء سريع ودقيق وسهل الاستخدام.
