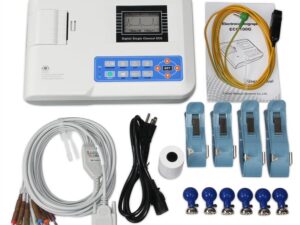

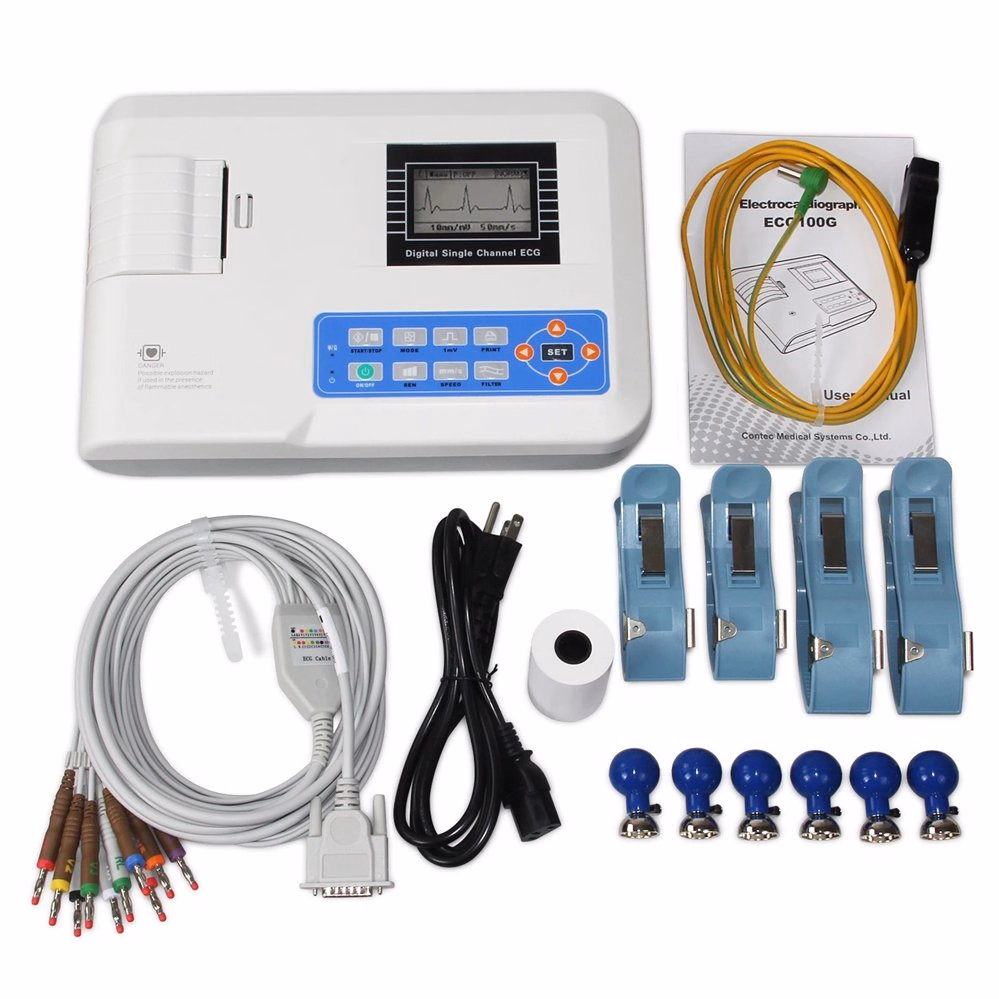

جهاز رسم قلب 1 قناة CONTEC

ما هو هذا الجهاز؟

هو جهاز تخطيط القلب كهربائيًا («ECG/EKG») يُدعم 12‑قـُيـاس (12 leads) لكن يعرض أو يسجّل في قناة واحدة (single‑channel) في كل مرة. أحد الأمثلة هو الموديل ECG100G من CONTEC.
يُستخدم هذا النوع من الأجهزة لمراقبة النشاط الكهربائي للقلب، اكتشاف اضطرابات النظم، تقييم حالة المريض القلبية في وقت الراحة أو أثناء الزمن القصير (resting ECG).

المواصفات التقنية الرئيسية

• يغطي 12 قياسًا (12 leads) لكن يسجّل قناة واحدة في الوقت الواحد.

• الاستجابة الترددية (Frequency Response): من 0.05 Hz إلى 150 Hz تقريبًا.

• التحويل الرقمي (A/D Conversion): 12‑bit.

• الدخل العائم مع حماية من الصدمات الكهربائية (Floating input with defibrillation protection).

• حساسيات (Sensitivity) متعدّدة: 5 ،10 ،20 mm/mV تقريبًا.

• سرعة الورق في الطباعة الحرارية: مثلاً 25 أو 50 mm/s.

• طباعة حرارية ذات دقة عالية (8 dots/mm) تسجّل الموجة والتعليقات مثل اسم القائد (lead), الحساسية, سرعة الورق, حالة الفلتر.

• بطارية قابلة لإعادة الشحن تدعم عدة حالات عند انقطاع التيار. على سبيل المثال، الجهاز يمكن أن يكون في حالة استعداد حتى حوالي 7 ساعات، والطباعة المستمرة حتى حوالي 4 ساعات.

• معايير سلامة عالية: فئة Class I، نوع CF (لأجزاء ملامسة للمريض) مع حماية من الصدمات.

الوظائف والمزايا

• وضعان للتشغيل: AUTO (تسجيل تلقائي بضغطة واحدة) و MANUAL (تسجيل يدوي) — لتسهيل العمل وتوفير الوقت.

• شاشة عرض كبيرة أو LCD لعرض الموجات والقيم قبل الطباعة.

• واجهة متعددة اللغات (الصينية، الإنجليزية، الفرنسية، الإيطالية، الألمانية، الإسبانية، التركية) — مفيدة في بيئات عمل متعددة الجنسيات.

• تصميم مدمج وخفيف الوزن، مما يسهل نقله أو استخدامه في العيادات أو الطوارئ.

• نظام الفلترة: يحتوي على مرشّات لتقليل التشوّش الناتج عن EMG (تشويش العضلات) أو خط الأساس (baseline drift) مما يعطي موجة قلب أكثر وضوحًا.

الاستخدامات المتوقّعة

• فحص القلب في العيادات الخارجية أو داخل المستشفى لتقييم الحالة القلبية.

• استخدام في وحدات الطوارئ أو الدخول للمرضى لمراقبة سريعة ومباشرة.

• مناسب للتحاليل الروتينية قبل العمليات أو للمتابعة بعد الجراحة.

• قابل للاستخدام في أماكن متنقلة أو فرق طبية متحركة بفضل البطارية والوزن الخفيف.

ما يجب الانتباه إليه / نصائح قبل الشراء أو الاستخدام

• تأكد من توفر ورق الطباعة الحرارية والمستلزمات مثل كابل 12‑lead وأقطاب الطرفين (limb/clamp electrodes) لأنه بدونها الجهاز لا يُستخدم.

• تأكد من تدريب الطاقم على استخدام الوضع AUTO و MANUAL، والقدرة على قراءة الموجة والتعليقات على الورقة مثل القائد (lead) والحساسية وسرعة الورق.

• تحقق من أن الجهاز متوافق مع الجهد الكهربائي في بلد الاستخدام (مثلاً 110‑240V، 50/60Hz) وتوفر بطارية مناسبة في حال انقطاع التيار.

• تأكد من أن الجهاز يدعم المعايير المطلوبة في بلدك (مثلاً شهادة CE، تسجيل محلي) ولا يُستخدم بديلًا عن جهاز 12‑قنوات إذا كانت الحالة تتطلب تحليلًا تفصيليًا متعدد القنوات.

• تأكد من الضمان وخدمة ما بعد البيع — خاصة أن الأقطاب والكابلات قد تحتاج استبدالًا دوريًا.

• افهم أن الجهاز «قناة واحدة» أي يسجل/يطبع قناة ECG واحدة في كل مرة، فلا يُعد بديلاً لجهاز متعدد القنوات حين الحاجة إلى مراقبة متقدمة أو تخطيط متعدد القنوات.

الخلاصة

جهاز CONTEC أحادي القناة هو خيار فعّال واقتصادي لمراقبة وتسجيل موجة القلب (ECG) بطريقة بسيطة وسريعة، مع جودة تقنية جيدة، طباعة حرارية، وبطارية لأماكن متعددة الاستخدامات. لكنه ليس بديلًا لجهاز متعدد القنوات في الحالات التي تحتاج تحليلًا شاملًا ومتعدد القنوات.
